當前位置:首頁 > 產品中心 > 貼片機 > 松下貼片機

貼片機

松下NPM-D3A NPM-W2 NPM-TT2貼片機 松下貼片機

松下貼片機NPM-W產品特點: 1、在綜合實裝生產線實現高度單位面積生產率 貼裝&檢查一連貫的系統,實現高效率和高品質生產 2、可以對應大型基板和大型元件 可以對應750×550mm的大型基板,元件范圍也擴大到150×25mm 3、雙軌實裝實現高度單位面積生產率(選擇規格) 根據生產基板可以選擇「獨立實裝」、「交替實裝」、「混合實裝」中的最佳實裝方式

135-1032-6713 立即咨詢

產品介紹

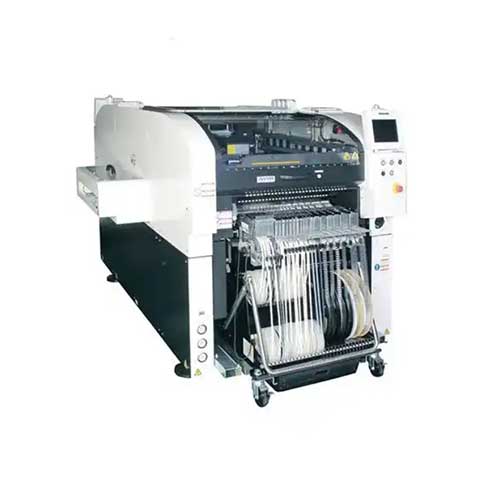

松下NPM-D3A NPM-W2 NPM-TT2貼片機 松下貼片機


松下貼片機特長:同時實現更高面積生產率和更高精度的實裝

松下貼片機NPM-W產品特點:
1、在綜合實裝生產線實現高度單位面積生產率
貼裝&檢查一連貫的系統,實現高效率和高品質生產
2、可以對應大型基板和大型元件
可以對應750×550mm的大型基板,元件范圍也擴大到150×25mm
3、雙軌實裝實現高度單位面積生產率
根據生產基板可以選擇「獨立實裝」、「交替實裝」、「混合實裝」中的最佳實裝方式



松下NPM-W2貼片機

貼裝頭:16吸嘴貼裝頭(搭載2個貼裝頭時)
貼裝最快速度:70000cph(0.051s/芯片)
IPC9850(1608):53800cph*8
貼裝精度(Cpk≧1):±40μm/芯片
元件尺寸(mm):0402芯片*6~L6×W6×T3
元件供給 編帶 編帶寬:8/12/16/24/32/44/56mm
Max,120連(8mm編帶、雙式編帶料架時(小卷盤))

貼裝頭:12吸嘴貼裝頭(搭載2個貼裝頭時)
貼裝最快速度:62500cph(0.058s/芯片)
IPC9850(1608):48000cph*8
貼裝精度(Cpk≧1):±40μm/芯片
元件尺寸(mm):0402芯片*6~L12×W12×T6.5
元件供給 編帶 編帶寬:8/12/16/24/32/44/56mm
Max,120連(8mm編帶、雙式編帶料架時(小卷盤))

貼裝頭:8吸嘴貼裝頭(搭載2個貼裝頭時)
貼裝最快速度:40000cph(0.090s/芯片)
貼裝精度(Cpk≧1):±40μm/芯片,±30μm/QFP 12mm~32mm,±50μm/QFP 12mm以下
元件尺寸(mm):0402芯片*6~L32×W32×T12
元件供給 編帶 編帶寬:8~56/72mm
前后交換臺車規格:Max.120連(編帶寬度、料架按左述條件)
單式托盤規格:Max.86連(編帶寬度、料架按左述條件)
雙式托盤規格:Max.60連(編帶寬度、料架按左述條件)
桿狀:前后交換臺車規格:Max.14連
單式托盤規格:Max.10連
雙式托盤規格:Max.7連
托盤:單式托盤規格:Max.20連
雙式托盤規格:Max.40連
貼裝頭:3吸嘴貼裝頭※7(搭載2個貼裝頭時)
貼裝最快速度:11000cph(0.33s/QFP)
貼裝精度(Cpk≧1):±30μm/QFP
元件尺寸(mm):0603芯片~L150×W25(對角152)×T28
元件供給 編帶 編帶寬:8~56/72/88/104mm
前后交換臺車規格:Max.120連(編帶寬度、料架按左述條件)
單式托盤規格:Max.86連(編帶寬度、料架按左述條件)
雙式托盤規格:Max.60連(編帶寬度、料架按左述條件)
桿狀:前后交換臺車規格:Max.14連
單式托盤規格:Max.10連
雙式托盤規格:Max.7連
托盤:單式托盤規格:Max.20連
雙式托盤規格:Max.40連




松下NPM-W2貼片機參數

松下NPM-W2貼片機基板尺寸
單軌*1
整體實裝:L50mm×W50mm~L750mm×W550mm
2個位置實裝:L50mm×W50mm~L350mm×W550mm
雙軌*1
單軌傳送:L50mm×W50mm~L750mm×W510mm
雙軌傳送:L50mm×W50mm~L750mm×W260mm

基板替換時間
單軌*1
整體實裝:4.4s(在基板反面沒有搭載元件時)
2個位置實裝:2.3s(在基板反面沒有搭載元件時)
雙軌*1
單軌傳送:4.4s(在基板反面沒有搭載元件時)
雙軌傳送:0s**循環時間為4.4s以下時不能為0s。

電源:三相AC200,220,380,400,420,480V2.5kVA
空壓源*2:0.5MPa,200L/min(A.N.R.)
設備尺寸*2:W1280mm*3×D2332mm*4×H1444mm*5
重量:2250kg(只限主體:因選購件的構成而異。)
